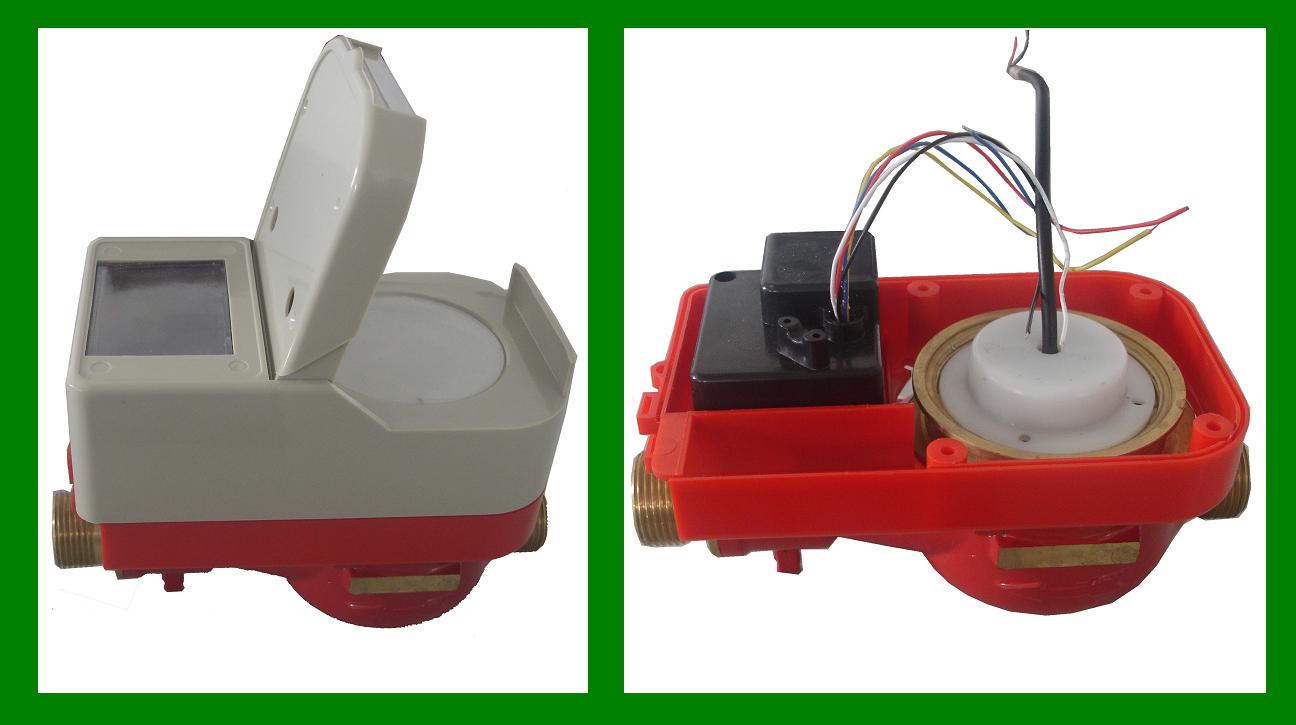

多流干式閥控流量計LXSGK(R)-(15~25)B6G
本產品是以帶有發訊裝置的水表為流量計量基表,加裝控制器和電控閥所組成的一種具有結算功能的水量計量儀表。該產品采用了自主研制的小機芯結構和低扭矩閥門,具有讀數方便、體積小、重量輕、靈敏度高、更換電池方便等特點。用其作為智能水表的基表可節省空間,設計出的智能水表體積小巧,外形美觀。
一.性能參數
公稱口徑
|
公稱流量(m3/h)
|
分界流量(l/h)
|
最小流量(l/h)
|
傳動比(n/l)
|
15
|
1.5
|
150
|
30
|
34.5
|
20
|
2.5
|
250
|
50
|
31
|
25
|
3.5
|
350
|
70
|
21.9
|
二. 流量測量誤差
a.從包括分界流量至包括過載流量的高區為±2%
b.從包括最小流量 至不包括分界流量的低區為±4%

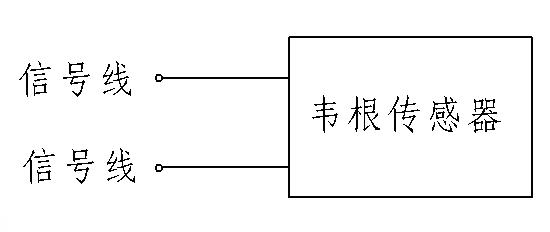

三. 韋根式傳感器
輸出電壓: 大于等于2V
接 線: 無“+”、“-”極之分
注意事項:1、此傳感器未提供放大電路。
2、傳感器的引線要盡量留短一些。否則將增加干擾信號串入的機會。
四.閥門相關參數
1)閥門扭矩
水 壓
(MPa)
|
新裝閥門常用流量下開關閥最大扭矩(N.m)
|
DN15
|
DN20
|
DN25
|
0.3
|
0.2
|
0.3
|
0.3
|
1.0
|
0.4
|
0.6
|
0.6
|
2)水壓≥0.2MPa時,閥門泄漏量≤2L/h。
五.執行機構參數
1)閥門到位方式:本公司的閥門到位有兩種限位方式,開關限位與機械限位并存,機械限位要稍微滯后一點,當開關限位失靈時,機械限位才起作用。
2)開、關閥時間≤10S(測試電壓3.6V)。
3)開、關閥電流(配本公司閥控表)(測試電壓3.6V)。
口徑
|
開、關閥電機電流(mA)
|
空載
|
0.3MPa水壓
|
|
Imax
|
Imax
|
|
DN15
|
38
|
110
|
|
DN20
|
38
|
120
|
|
DN25
|
38
|
130
|
|
(測試流量:DN15流量為2.5m3/h,DN20、DN25流量為4m3/h)。

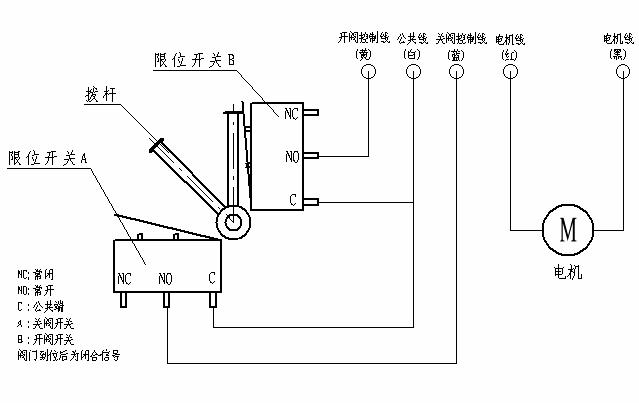

4)執行機構引出線中:紅色線為電機正極引出線,黑色線為電機負極引出線,黃色線為開閥到位引出線,藍色線為關閥到位引出線,白色線為閥到位公共線。
5)電機堵轉電流:≤450mA(測試電壓:3.6V)。
6)電機工作電壓:2V~4V。
六.主控板到位控制方式設置
★開關限位:通常閥門到位后開關輸出閉合信號。
★阻轉控制:設計時為避開電機的啟動電流,檢測阻轉電流時應延時0.5S~1S 。
★時間控制:時間限制值可控制在12S 。

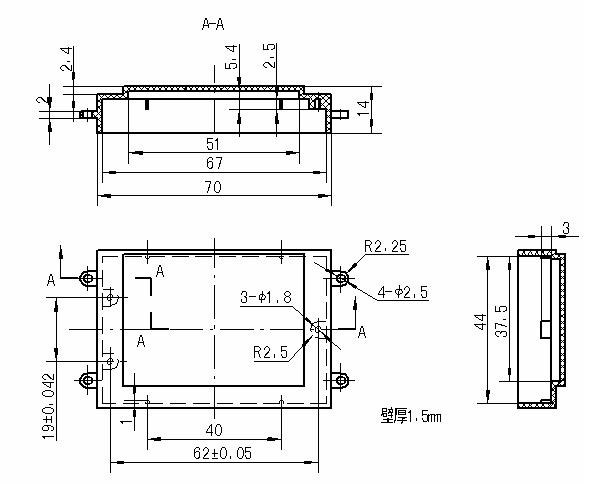

★主控板密封盒圖紙:

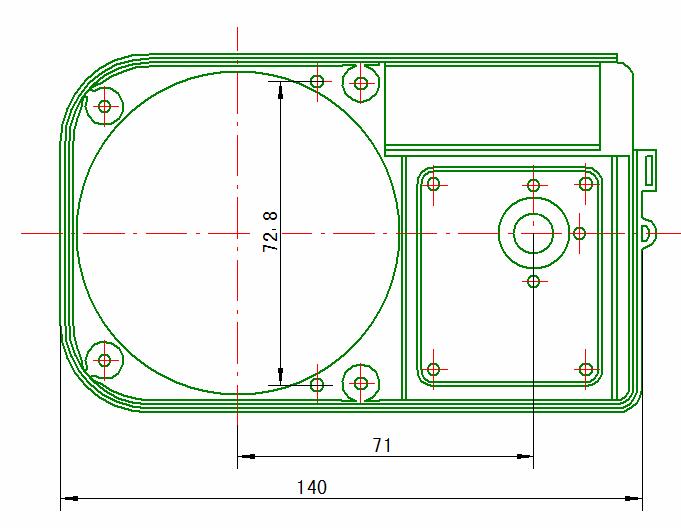

★貼膜尺寸

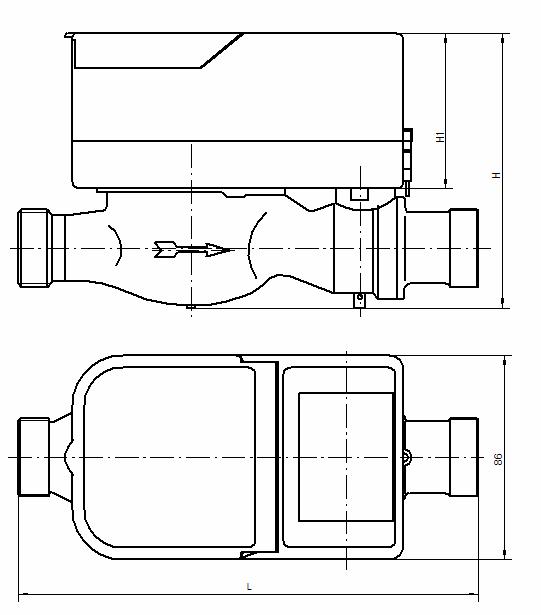

七.外形參數尺寸
產品名稱
|
公稱口徑
|
長L
|
高H1
|
高H
|
連接螺紋
|
DN(mm)
|
mm
|
D
|
d
|
多流干式閥控流量計(LXSGK(R)-B6G)
|
15
|
165
|
66
|
115
|
G3/4B
|
R1/2
|
20
|
195
|
66
|
115
|
G1B
|
R3/4
|
25
|
225
|
66
|
115
|
G1-1/4B
|
R1
|
