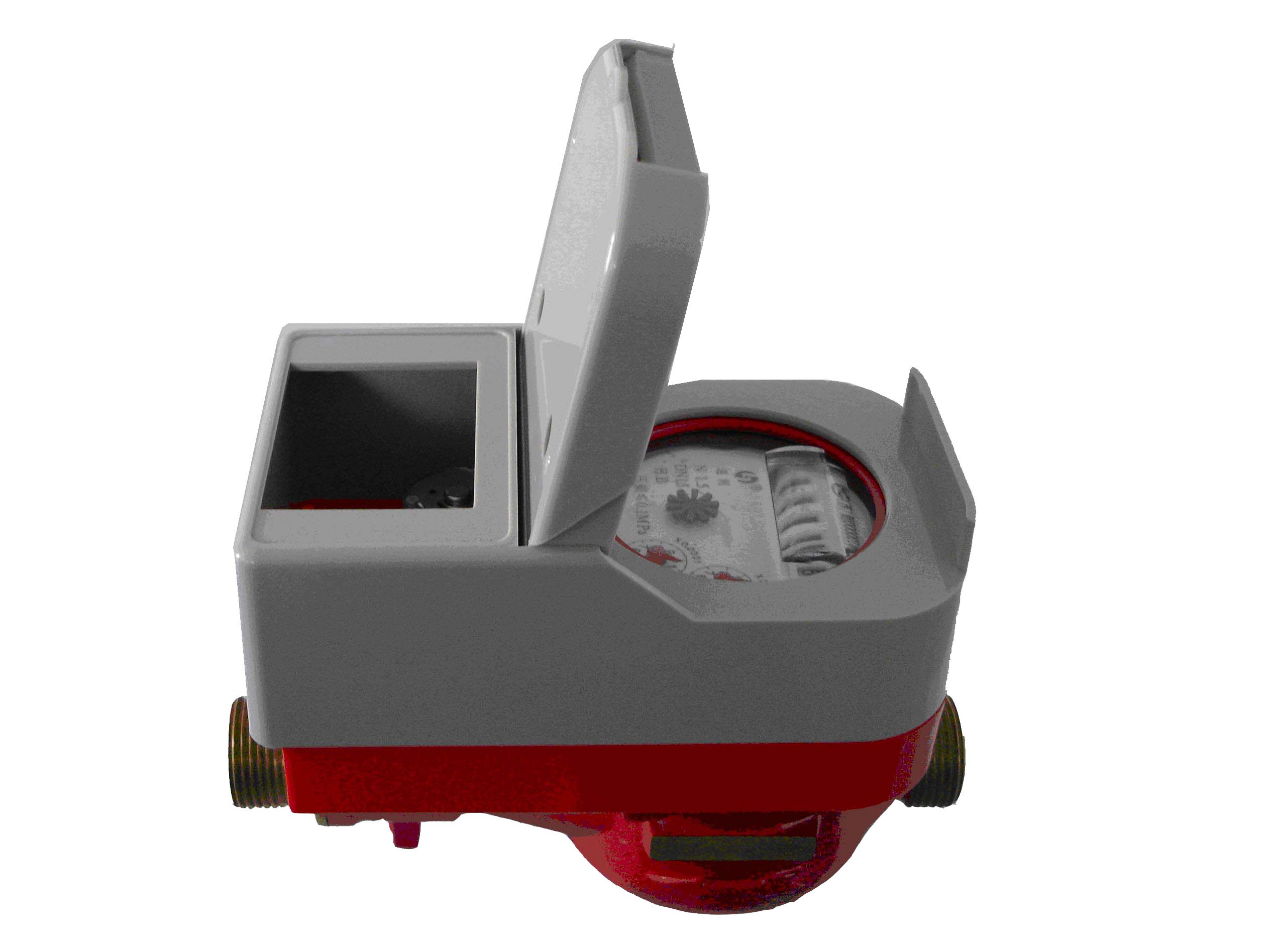

本產品是以帶有發訊裝置的水表為流量計量基表,加裝控制器和電控閥所組成的一種具有結算功能的水量計量儀表。該產品采用了自主研制的小機芯結構和低扭矩閥門,具有讀數方便、體積小、重量輕、靈敏度高、更換電池方便等特點。用其作為智能水表的基表可節省空間,設計出的智能水表體積小巧,外形美觀。
一.性能參數
公稱口徑 (mm) |
Q3/Q1 |
Q4 |
Q3 |
Q2 |
Q1 |
(m3 /h) |
|||||
15 |
80 |
3.125 |
2.5 |
0.05 |
0.0313 |
20 |
80 |
5 |
4 |
0.08 |
0.05 |
25 |
80 |
7.785 |
6.3 |
0.126 |
0.0788 |
二. 流量測量誤差
a.從包括分界流量(Q2)至包括過載流量(Q4)的高區為±2%
b.從包括最小流量(Q1) 至不包括分界流量(Q2)的低區為±5%
三.閥門相關參數
1)閥門扭矩
水 壓 (MPa) |
新裝閥門常用流量下開關閥最大扭矩(N.m) |
||
DN15 |
DN20 |
DN25 |
|
0.3 |
0.2 |
0.3 |
0.3 |
1.0 |
0.4 |
0.6 |
0.6 |
2)水壓≥0.2MPa時,閥門泄漏量≤2L/h。
四.執行機構參數
1)閥門到位方式:本公司的閥門到位有兩種限位方式,開關限位與機械限位并存,機械限位要稍微滯后一點,當開關限位失靈時,機械限位才起作用。
2)開、關閥時間≤10S(測試電壓3.6V)。
3)開、關閥電流(配本公司閥控表)(測試電壓3.6V)。
口徑 |
開、關閥電機電流(mA) |
|
空載 |
0.3MPa水壓 |
|
Imax |
Imax |
|
DN15 |
38 |
110 |
DN20 |
38 |
120 |
DN25 |
38 |
130 |
(測試流量:DN15流量為2.5m3/h,DN20、DN25流量為4m3/h)。
4)執行機構引出線中:黑色線為電機正極引出線,紅色線為電機負極引出線,黃色線為開閥到位引出線,藍色線為關閥到位引出線,白色線為閥到位公共線。
5)電機堵轉電流:≤450mA(測試電壓:3.6V)。
6)電機工作電壓:2V~4V。
五.主控板到位控制方式設置
★開關限位:通常閥門到位后開關輸出閉合信號。
★阻轉控制:設計時為避開電機的啟動電流,檢測阻轉電流時應延時0.5S~1S 。
★時間控制:時間限制值可控制在12S 。
★主控板密封盒圖紙:
★貼膜尺寸
六.外形參數尺寸
產品名稱 |
公稱口徑 |
長L |
高H1 |
高H |
連接螺紋 |
|
DN(mm) |
mm |
D |
d |
|||
多流干式無源直讀連體球閥表(LXSGK1(R)-B6G/Z) |
15 |
165 |
66 |
115 |
G3/4B |
R1/2 |
20 |
195 |
66 |
115 |
G1B |
R3/4 |
|
25 |
225 |
66 |
115 |
G1-1/4B |
R1 |
